Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=15º

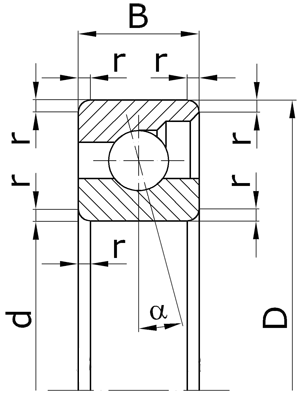

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
36016К6	-	6	17	6	0,5	0,010
36017К6	-	7	19	6	0,5	0,012
36018К6	-	8	22	7	0,5	0,015
36019К6	-	9	24	7	0,5	0,018
36100К6	-	10	26	8	0,5	0,020
36101К6	-	12	28	8	0,5	0,025
36102К6	-	15	32	9	0,5	0,030
36103К6	-	17	35	10	0,5	0,040
36104К6	-	20	42	12	1,0	0,070
36105К6	-	25	47	12	1,0	0,080
36106К6	-	30	55	13	1,5	0,120
36107К6	-	35	62	14	1,5	0,160
36108К6	-	40	68	15	1,5	0,195
36109К6	-	45	75	16	1,5	0,250
36110К6	-	50	80	16	1,5	0,270
36111К6	-	55	90	18	2,0	0,395
36112К6	-	60	95	18	2,0	0,420
36113К6	-	65	100	18	2,0	0,450
36114К6	-	70	110	20	2,0	0,620
36115К6	-	75	115	20	2,0	0,655
36116К6	-	80	125	22	2,0	0,875
36117К6	-	85	130	22	2,0	0,915
36118К6	-	90	140	24	2,5	1,190
36120К6	-	100	150	24	2,5	1,290
36122К6	-	110	170	28	3,0	2,020
36124К6	-	120	180	28	3,0	2,170
36126К6	-	130	200	33	3,0	3,280
36128К6	-	140	210	33	3,0	3,480
36130К6	-	150	225	35	3,5	4,220
36132К6	-	160	240	38	3,5	5,190
36134К6	-	170	260	42	3,5	6,960
36136К6	-	180	280	46	3,5	9,090
Серия ширин 0, серия диаметров 2.
36027К6	-	7	22	7	0,5	0,013
36028К6	-	8	24	8	0,5	0,018
36029К6	-	9	26	8	1,0	0,020
36200К6	-	10	30	9	1,0	0,030
36201К6	-	12	32	10	1,0	0,040
36202К6	-	15	35	11	1,0	0,050
36203К6	-	17	40	12	1,0	0,070
36204К6	-	20	47	14	1,5	0,110
36205К6	-	25	52	15	1,5	0,135
36206К6	-	30	62	16	1,5	0,200
36207К6	-	35	72	17	2,0	0,290
36208К6	-	40	80	18	2,0	0,370
36209К6	-	45	85	19	2,0	0,425
36210К6	-	50	90	20	2,0	0,480
36211К6	-	55	100	21	2,5	0,630
36212К6	-	60	110	22	2,5	0,800
36213К6	-	65	120	23	2,5	1,000
36214К6	-	70	125	24	2,5	1,100
36215К6	-	75	130	25	2,5	1,475
36216К6	-	80	140	26	3,0	1,840
36217К6	-	85	150	28	3,0	2,210
36218К6	-	90	160	30	3,0	2,260
36219К6	-	95	170	32	3,5	2,630
36220К6	-	100	180	34	3,5	3,320
36222К6	-	110	200	38	3,5	4,620
36224К6	-	120	215	40	3,5	5,480
36226К6	-	130	230	40	4,0	6,200
36228К6	-	140	250	42	4,0	7,750
36230К6	-	150	270	45	4,0	9,750
36232К6	-	160	290	48	4,0	15,40
36234К6	-	170	310	52	5,0	19,30
36236К6	-	180	320	52	5,0	20,40

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
