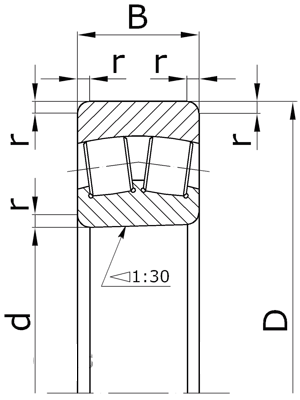

d - номинальный диаметр отверстия внутреннего кольца; D - номинальный диаметр наружный цилиндрической поверхности наружного кольца; B - номинальная ширина подшипника; r - номинальная координата монтажной фаски. |
| Обозначение | Размеры, мм | Масса, кг | ||||
| по ГОСТу | международное | d | D | B | r | |
| Серия ширин 4, серия диаметров 1. | ||||||
| 4113124 | - | 120 | 180 | 60 | 3,0 | 5,40 |
| 4113126 | - | 130 | 200 | 69 | 3,0 | 7,95 |
| 4113128 | - | 140 | 210 | 69 | 3,0 | 8,45 |
| 4113130 | - | 150 | 225 | 75 | 3,5 | 10,5 |
| 4113132 | - | 160 | 240 | 80 | 3,5 | 13,0 |
| 4113134 | - | 170 | 260 | 90 | 3,5 | 17,5 |
| 4113136 | - | 180 | 280 | 100 | 3,5 | 23,0 |
| 4113138 | - | 190 | 290 | 100 | 3,5 | 24,0 |
| 4113140 | - | 200 | 310 | 109 | 3,5 | 30,5 |
| 4113144 | - | 220 | 340 | 118 | 4,0 | 39,5 |
| 4113148 | - | 240 | 360 | 118 | 4,0 | 42,5 |
| 4113152 | - | 260 | 400 | 140 | 5,0 | 64,5 |
| 4113156 | - | 280 | 420 | 140 | 5,0 | 68,5 |
| 4113160 | - | 300 | 460 | 160 | 5,0 | 97,0 |
| 4113164 | - | 320 | 480 | 160 | 5,0 | 100 |
| 4113168 | - | 340 | 520 | 180 | 6,0 | 140 |
| 4113172 | - | 360 | 540 | 180 | 6,0 | 145 |
| 4113176 | - | 380 | 560 | 180 | 6,0 | 150 |
| 4113180 | - | 400 | 600 | 200 | 2,1 | 195 |
| 4113184 | - | 420 | 620 | 200 | 2,1 | 202 |
| 4113188 | - | 440 | 650 | 212 | 2,1 | 236 |
| 4113192 | - | 460 | 680 | 218 | 3,0 | 266 |
| 4113196 | - | 480 | 700 | 218 | 3,0 | 276 |
| 41131/500 | - | 500 | 720 | 218 | 3,0 | 285 |
| 41131/530 | - | 530 | 780 | 250 | 3,0 | 395 |
| 41131/1000 | - | 1000 | 1420 | 412 | 6,0 | 2050 |
| 41131/1060 | - | 1060 | 1500 | 438 | 6,0 | 2400 |
| 41131/1120 | - | 1120 | 1580 | 462 | 6,0 | 2800 |
| 41131/1180 | - | 1180 | 1660 | 475 | 6,0 | 3150 |
| 41131/1250 | - | 1250 | 1750 | 500 | 6,0 | 3650 |
| 41131/1320 | - | 1320 | 1850 | 530 | 6,0 | 4350 |
| 41131/1400 | - | 1400 | 1950 | 545 | 7,5 | 4900 |
| Серия ширин 4, серия диаметров 7. | ||||||
| 4113722 | - | 110 | 180 | 69 | 3,0 | 6,85 |
| 4113724 | - | 120 | 200 | 80 | 3,0 | 10,0 |
| 4113726 | - | 130 | 210 | 80 | 3,0 | 11,0 |
| 4113728 | - | 140 | 225 | 85 | 3,5 | 13,0 |
| 4113730 | - | 150 | 250 | 100 | 3,5 | 19,5 |
| 4113732 | - | 160 | 270 | 109 | 3,5 | 25,0 |
| 4113734 | - | 170 | 280 | 109 | 3,5 | 26,5 |
| 4113736 | - | 180 | 300 | 118 | 4,0 | 33,5 |
| 4113738 | - | 190 | 320 | 128 | 4,0 | 42,0 |
| 4113740 | - | 200 | 340 | 140 | 4,0 | 52,0 |
| 4113744 | - | 220 | 370 | 150 | 5,0 | 65,0 |
| 4113748 | - | 240 | 400 | 160 | 5,0 | 80,5 |
| 4113752 | - | 250 | 440 | 180 | 5,0 | 110 |
| 4113750 | - | 280 | 460 | 180 | 6,0 | 120 |
| 4113760 | - | 300 | 500 | 200 | 6,0 | 155 |
| 4113764 | - | 320 | 540 | 218 | 5,0 | 200 |
| 4113768 | - | 340 | 580 | 243 | 5,0 | 260 |
| 4113772 | - | 360 | 600 | 243 | 5,0 | 270 |
| 4113776 | - | 380 | 620 | 243 | 5,0 | 285 |
| 4113780 | - | 400 | 650 | 250 | 6,0 | 330 |
| 4113784 | - | 420 | 700 | 280 | 6,0 | 435 |
| 4113788 | - | 440 | 720 | 280 | 6,0 | 450 |
| 4113792 | - | 460 | 760 | 300 | 7,5 | 540 |
| 4113796 | - | 480 | 790 | 308 | 7,5 | 600 |
| 41137/500 | - | 500 | 830 | 325 | 7,5 | 705 |
Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
