Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу узкими торцами, угол контакта α=26º

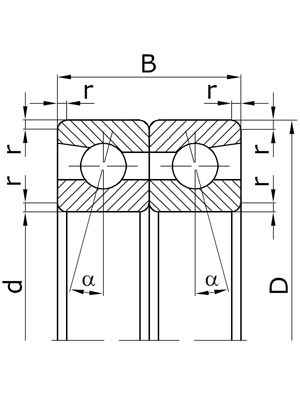

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
346100	-	10	26	16	0,5	0,040
346101	-	12	28	16	0,5	0,050
346102	-	15	32	18	0,5	0,060
346103	-	17	35	20	0,5	0,080
346104	-	20	42	24	1,0	0,140
346105	-	25	47	24	1,0	0,160
346106	-	30	55	26	1,5	0,240
346107	-	35	62	28	1,5	0,320
346108	-	40	68	30	1,5	0,390
346109	-	45	75	32	1,5	0,500
346110	-	50	80	32	1,5	0,540
346111	-	55	90	36	2,0	0,790
346112	-	60	95	36	2,0	0,840
346113	-	65	100	36	2,0	0,900
346114	-	70	110	40	2,0	1,240
346115	-	75	115	40	2,0	1,310
346116	-	80	125	44	2,0	1,750
346117	-	85	130	44	2,0	1,830
346118	-	90	140	48	2,5	2,380
346120	-	100	150	48	2,5	2,580
346122	-	110	170	56	3,0	4,040
346124	-	120	180	56	3,0	4,340
346126	-	130	200	66	3,0	6,560
346128	-	140	210	66	3,0	6,960
346130	-	150	225	70	3,5	8,440
346132	-	160	240	76	3,5	10,38
346134	-	170	260	84	3,5	13,92
346136	-	180	280	92	3,5	18,18
346138	-	190	290	92	3,5	19,62
346140	-	200	310	102	3,5	24,60
Серия ширин 0, серия диаметров 2.
346201	-	12	32	20	1,0	0,080
346202	-	15	35	22	1,0	0,100
346203	-	17	40	24	1,0	0,140
346204	-	20	47	28	1,5	0,220
346205	-	25	52	30	1,5	0,270
346206	-	30	62	32	1,5	0,400
346207	-	35	72	34	2,0	0,560
346208	-	40	80	36	2,0	0,740
346209	-	45	85	38	2,0	0,850
346210	-	50	90	40	2,0	0,960
346211	-	55	100	42	2,5	1,260
346212	-	60	110	44	2,5	1,600
346213	-	65	120	46	2,5	2,000
346214	-	70	125	48	2,5	2,200
346215	-	75	130	50	2,5	2,950
346216	-	80	140	52	3,0	3,680
346217	-	85	150	56	3,0	4,420
346218	-	90	160	60	3,0	4,520
346220	-	100	180	68	3,5	6,640
346222	-	110	200	76	3,5	9,240
346224	-	120	215	80	3,5	10,96
346226	-	130	230	80	4,0	12,40
346228	-	140	250	84	4,0	15,50
346230	-	150	270	90	4,0	19,50
346232	-	160	290	96	4,0	30,80
346234	-	170	310	104	5,0	36,60
346236	-	180	320	104	5,0	40,80
346238	-	190	340	110	5,0	48,80
346240	-	200	360	116	5,0	58,00
346244	-	220	400	130	5,0	80,00
Серия ширин 0, серия диаметров 3.
346303	-	17	47	28	1,5	0,244
346304	-	20	52	30	2,0	0,318
346305	-	25	62	34	2,0	0,508
346306	-	30	72	38	2,0	0,766
346307	-	35	80	42	2,5	1,014
346308	-	40	90	46	2,5	1,390
346309	-	45	100	50	2,5	1,854
346310	-	50	110	54	3,0	2,400
346311	-	55	120	58	3,0	3,100
346312	-	60	130	62	3,5	3,880
346313	-	65	140	66	3,5	4,760
346314	-	70	150	70	3,5	5,780
346315	-	75	160	74	3,5	6,940
346316	-	80	170	78	3,5	8,240
346317	-	85	180	82	4,0	9,680
346318	-	90	190	86	4,0	11,30
346319	-	95	200	90	4,0	12,50
346320	-	100	215	94	4,0	16,08
346322	-	110	240	100	4,0	21,60
346324	-	120	260	110	4,0	27,40
346326	-	130	280	116	5,0	33,60
346328	-	140	300	124	5,0	40,80
346330	-	150	320	130	5,0	48,80
346336	-	180	380	150	5,0	-
346340	-	200	420	160	6,0	-

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
