Подшипники роликовые игольчатые с наружным кольцом с профилированным дном без сепаратора

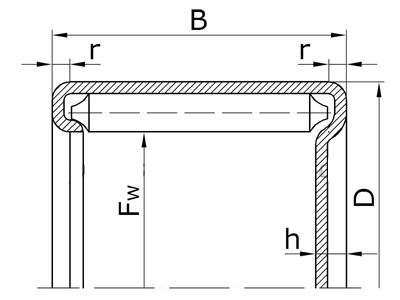

Fw - номинальный диаметр окружности, вписанный в комплект тел качения;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

h - номинальная ширина профилированного дна наружного кольца;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное Fw D B h r
Серия ширин 2, серия диаметров 1.
НД040807 - 4 8 7 1,9 - -
НД050907 - 5 9 7 1,9 - -
НД061007 - 6 10 7 1,9 - -
НД071107 - 7 11 7 1,9 - -
НД081207 - 8 12 7 1,9 - -
НД091307 - 9 13 7 1,9 - -
НД101407 - 10 14 7 1,9 - -
НД121607 - 12 16 7 1,9 - -
НД142010 - 14 20 10 2,8 - -
НД152110 - 15 21 10 2,8 - -
НД162210 - 16 22 10 2,8 - -
НД172310 - 17 23 10 2,8 - -
НД182410 - 18 24 10 2,8 - -
НД202610 - 20 26 10 2,8 - -
НД222810 - 22 28 10 2,8 - -
НД253212 - 25 32 12 2,8 - -
НД283512 - 28 35 12 2,8 - -
НД303712 - 30 37 12 2,8 - -
НД323912 - 32 39 12 2,8 - -
НД354212 - 35 42 12 2,8 - -
НД384512 - 38 45 12 2,8 - -
НД404712 - 40 47 12 2,8 - -
НД424912 - 42 49 12 2,8 - -
НД455212 - 45 52 12 2,8 - -
НД505814 - 50 58 14 2,8 - -
НД556314 - 55 63 14 2,8 - -
НД606814 - 60 68 14 2,8 - -
НД657314 - 65 73 14 2,8 - -
НД707814 - 70 78 14 2,8 - -
Серия ширин 2, серия диаметров 2.
НД081410 - 8 14 10 2,8 - 0,0056
НД091510 - 9 15 10 2,8 - -
НД101610 - 10 16 10 2,8 - -
НД121810 - 12 18 10 2,8 - 0,0084
НД142212 - 14 22 12 2,8 - -
НД152312 - 15 23 12 2,8 - -
НД162412 - 16 24 12 2,8 - -
НД172512 - 17 25 12 2,8 - -
НД182612 - 18 26 12 2,8 - -
НД202812 - 20 28 12 2,8 - -
НД223012 - 22 30 12 2,8 - -
НД253514 - 25 35 14 3,4 - -
НД283814 - 28 38 14 3,4 - -
НД304014 - 30 40 14 3,4 - -
НД324214 - 32 42 14 3,4 - -
НД354514 - 35 45 14 3,4 - -
НД384814 - 38 48 14 3,4 - -
НД405014 - 40 50 14 3,4 - -
НД425214 - 42 52 14 3,4 - -
НД455514 - 45 55 14 3,4 - -
Серия ширин 3, серия диаметров 1.
НД040808 - 4 8 8 1,9 - -
НД050908 - 5 9 8 1,9 - -
НД061008 - 6 10 8 1,9 - -
НД071108 - 7 11 8 1,9 - -
НД081208 - 8 12 8 1,9 - -
НД091308 - 9 13 8 1,9 - -
НД101408 - 10 14 8 1,9 - -
НД121608 - 12 16 8 1,9 - -
НД142012 - 14 20 12 2,8 1,2 0,0116
НД152112 - 15 21 12 2,8 - 0,0122
НД162212 - 16 22 12 2,8 1,2 0,0134
НД172312 - 17 23 12 2,8 - 0,0144
НД182412 - 18 24 12 2,8 - 0,0160
НД202612 - 20 26 12 2,8 - 0,0170
НД222812 - 22 28 12 2,8 - -
НД253214 - 25 32 14 2,8 - -
НД283514 - 28 35 14 2,8 - -
НД303714 - 30 37 14 2,8 - -
НД323914 - 32 39 14 2,8 - -
НД354214 - 35 42 14 2,8 - -
НД384514 - 38 45 14 2,8 - -
НД404714 - 40 47 14 2,8 - -
НД424914 - 42 49 14 2,8 - -
НД455214 - 45 52 14 2,8 - -
НД505816 - 50 58 16 2,8 - -
НД556316 - 55 63 16 2,8 - -
НД606816 - 60 68 16 2,8 - -
НД657316 - 65 73 16 2,8 - -
НД707816 - 70 78 16 2,8 - -
Серия ширин 3, серия диаметров 2.
НД081412 - 8 14 12 2,8 - -
НД091512 - 9 15 12 2,8 - -
НД101612 - 10 16 12 2,8 - 0,0085
НД121812 - 12 18 12 2,8 1,2 0,0102
НД142214 - 14 22 14 2,8 - -
НД152314 - 15 23 14 2,8 - -
НД162414 - 16 24 14 2,8 - -
НД172514 - 17 25 14 2,8 - -
НД182614 - 18 26 14 2,8 - -
НД202814 - 20 28 14 2,8 - -
НД223014 - 22 30 14 2,8 - -
НД253516 - 25 35 16 3,4 - -
НД283816 - 28 38 16 3,4 - -
НД304016 - 30 40 16 3,4 - -
НД324216 - 32 42 16 3,4 - -
НД354516 - 35 45 16 3,4 - -
НД384816 - 38 48 16 3,4 - -
НД405016 - 40 50 16 3,4 - -
НД425216 - 42 52 16 3,4 - -
НД455516 - 45 55 16 3,4 - -
Серия ширин 4, серия диаметров 1.
НД050909 - 5 9 9 1,9 - -
НД061009 - 6 10 9 1,9 - -
НД071109 - 7 11 9 1,9 - -
НД081209 - 8 12 9 1,9 - -
НД091309 - 9 13 9 1,9 - -
НД101409 - 10 14 9 1,9 - -
НД121609 - 12 16 9 1,9 - -
НД142014 - 14 20 14 2,8 - -
НД152114 - 15 21 14 2,8 - -
НД162214 - 16 22 14 2,8 - -
НД172314 - 17 23 14 2,8 - -
НД182414 - 18 24 14 2,8 - -
НД202614 - 20 26 14 2,8 - -
НД222814 - 22 28 14 2,8 - -
НД253216 - 25 32 16 2,8 - -
НД283516 - 28 35 16 2,8 - -
НД303716 - 30 37 16 2,8 - -
НД323916 - 32 39 16 2,8 - -
НД354216 - 35 42 16 2,8 - 0,048
НД384516 - 38 45 16 2,8 - -
НД404716 - 40 47 16 2,8 - -
НД424916 - 42 49 16 2,8 - -
НД455216 - 45 52 16 2,8 - 0,058
НД505818 - 50 58 18 2,8 - 0,085
НД556318 - 55 63 18 2,8 - -
НД606818 - 60 68 18 2,8 - -
НД657318 - 65 73 18 2,8 - -
НД707818 - 70 78 18 2,8 - -
Серия ширин 4, серия диаметров 2.
НД081414 - 8 14 14 2,8 - -
НД091514 - 9 15 14 2,8 - -
НД101614 - 10 16 14 2,8 - -
НД121814 - 12 18 14 2,8 - -
НД142216 - 14 22 16 2,8 - -
НД152316 - 15 23 16 2,8 - -
НД162416 - 16 24 16 2,8 - -
НД172516 - 17 25 16 2,8 - -
НД182616 - 18 26 16 2,8 - -
НД202816 - 20 28 16 2,8 - -
НД223016 - 22 30 16 2,8 - -
НД253518 - 25 35 18 3,4 - -
НД283818 - 28 38 18 3,4 - -
НД304018 - 30 40 18 3,4 - -
НД324218 - 32 42 18 3,4 - -
НД354518 - 35 45 18 3,4 - -
НД384818 - 38 48 18 3,4 - -
НД405018 - 40 50 18 3,4 - -
НД425218 - 42 52 18 3,4 - -
НД455518 - 45 55 18 3,4 - -
Серия ширин 5, серия диаметров 1.
НД061010 - 6 10 10 1,9 - -
НД071110 - 7 11 10 1,9 - -
НД081210 - 8 12 10 1,9 - -
НД091310 - 9 13 10 1,9 - -
НД101410 - 10 14 10 1,9 - -
НД121610 - 12 16 10 1,9 - -
НД142016 - 14 20 16 2,8 - -
НД152116 - 15 21 16 2,8 - -
НД162216 - 16 22 16 2,8 - -
НД172316 - 17 23 16 2,8 - -
НД182416 - 18 24 16 2,8 1,2 0,021
НД202616 - 20 26 16 2,8 1,2 0,022
НД222816 - 22 28 16 2,8 - 0,025
НД253218 - 25 32 18 2,8 - -
НД283518 - 28 35 18 2,8 - -
НД303718 - 30 37 18 2,8 - -
НД323918 - 32 39 18 2,8 - -
НД354218 - 35 42 18 2,8 - -
НД384518 - 38 45 18 2,8 - -
НД404718 - 40 47 18 2,8 - -
НД424918 - 42 49 18 2,8 - -
НД455218 - 45 52 18 2,8 - -
НД505820 - 50 58 20 2,8 1,2 0,094
НД556320 - 55 63 20 2,8 - 0,102
НД606820 - 60 68 20 2,8 - -
НД657320 - 65 73 20 2,8 - -
НД707820 - 70 78 20 2,8 - -
Серия ширин 5, серия диаметров 2.
НД091516 - 9 15 16 2,8 - -
НД101616 - 10 16 16 2,8 - -
НД121816 - 12 18 16 2,8 - -
НД142218 - 14 22 18 2,8 - -
НД152318 - 15 23 18 2,8 - -
НД162418 - 16 24 18 2,8 - -
НД172518 - 17 25 18 2,8 - -
НД182618 - 18 26 18 2,8 - -
НД202818 - 20 28 18 2,8 - -
НД223018 - 22 30 18 2,8 - -
НД253520 - 25 35 20 3,4 - -
НД283820 - 28 38 20 3,4 - -
НД304020 - 30 40 20 3,4 - -
НД324220 - 32 42 20 3,4 - -
НД354520 - 35 45 20 3,4 - -
НД384820 - 38 48 20 3,4 - -
НД405020 - 40 50 20 3,4 - -
НД425220 - 42 52 20 3,4 - -
НД455520 - 45 55 20 3,4 - -
Серия ширин 6, серия диаметров 1.
НД071112 - 7 11 12 1,9 - -
НД081212 - 8 12 12 1,9 - -
НД091312 - 9 13 12 1,9 - -
НД101412 - 10 14 12 1,9 - -
НД121612 - 12 16 12 1,9 - -
НД142018 - 14 20 18 2,8 - -
НД152118 - 15 21 18 2,8 - -
НД162218 - 16 22 18 2,8 - -
НД172318 - 17 23 18 2,8 - -
НД182418 - 18 24 18 2,8 - -
НД202618 - 20 26 18 2,8 - -
НД222818 - 22 28 18 2,8 - -
НД253220 - 25 32 20 2,8 1,2 -
НД283520 - 28 35 20 2,8 1,2 -
НД303720 - 30 37 20 2,8 - -
НД323920 - 32 39 20 2,8 - -
НД354220 - 35 42 20 2,8 1,2 -
НД384520 - 38 45 20 2,8 - -
НД404720 - 40 47 20 2,8 1,2 -
НД424920 - 42 49 20 2,8 - -
НД455220 - 45 52 20 2,8 1,2 -
НД505824 - 50 58 24 2,8 - -
НД556324 - 55 63 24 2,8 - -
НД606824 - 60 68 24 2,8 - -
НД657324 - 65 73 24 2,8 - -
НД707824 - 70 78 24 2,8 - -
Серия ширин 6, серия диаметров 2.
НД121818 - 12 18 18 2,8 - -
НД142220 - 14 22 20 2,8 - -
НД152320 - 15 23 20 2,8 - -
НД162420 - 16 24 20 2,8 - -
НД172520 - 17 25 20 2,8 - -
НД182620 - 18 26 20 2,8 - -
НД202820 - 20 28 20 2,8 - -
НД223020 - 22 30 20 2,8 - -
НД253524 - 25 35 24 3,4 - -
НД283824 - 28 38 24 3,4 - -
НД304024 - 30 40 24 3,4 - -
НД324224 - 32 42 24 3,4 - -
НД354524 - 35 45 24 3,4 - -
НД384824 - 38 48 24 3,4 - -
НД405024 - 40 50 24 3,4 - -
НД425224 - 42 52 24 3,4 - -
НД455524 - 45 55 24 3,4 - -
Серия ширин 7, серия диаметров 1.
НД091314 - 9 13 14 1,9 - -
НД101414 - 10 14 14 1,9 - -
НД121614 - 12 16 14 1,9 - -
НД142020 - 14 20 20 2,8 - -
НД152120 - 15 21 20 2,8 - -
НД162220 - 16 22 20 2,8 - -
НД172320 - 17 23 20 2,8 - -
НД182420 - 18 24 20 2,8 - -
НД202620 - 20 26 20 2,8 1,2 -
НД222820 - 22 28 20 2,8 - -
НД253224 - 25 32 24 2,8 - -
НД283524 - 28 35 24 2,8 - -
НД303724 - 30 37 24 2,8 - -
НД323924 - 32 39 24 2,8 - -
НД354224 - 35 42 24 2,8 - -
НД384524 - 38 45 24 2,8 - -
НД404724 - 40 47 24 2,8 - -
НД424924 - 42 49 24 2,8 - -
НД455224 - 45 52 24 2,8 - -
НД505828 - 50 58 28 2,8 - -
НД556328 - 55 63 28 2,8 - -
НД606828 - 60 68 28 2,8 - -
НД657328 - 65 73 28 2,8 - -
НД707828 - 70 78 28 2,8 - -
Серия ширин 7, серия диаметров 2.
НД142224 - 14 22 24 2,8 - -
НД152324 - 15 23 24 2,8 - -
НД162424 - 16 24 24 2,8 - -
НД172524 - 17 25 24 2,8 - -
НД182624 - 18 26 24 2,8 - -
НД202824 - 20 28 24 2,8 - -
НД223024 - 22 30 24 2,8 - -
НД253528 - 25 35 28 3,4 - -
НД283828 - 28 38 28 3,4 - -
НД304028 - 30 40 28 3,4 - -
НД324228 - 32 42 28 3,4 - -
НД354528 - 35 45 28 3,4 - -
НД384828 - 38 48 28 3,4 - -
НД405028 - 40 50 28 3,4 - -
НД425228 - 42 52 28 3,4 - -
НД455528 - 45 55 28 3,4 - -
Серия ширин 8, серия диаметров 1.
НД253228 - 25 32 28 2,8 - -
НД283528 - 28 35 28 2,8 - -
НД303728 - 30 37 28 2,8 - -
НД323928 - 32 39 28 2,8 - -
НД354228 - 35 42 28 2,8 - -
НД384528 - 38 45 28 2,8 - -
НД404728 - 40 47 28 2,8 - -
НД424928 - 42 49 28 2,8 - -
НД455228 - 45 52 28 2,8 - -
НД505832 - 50 58 32 2,8 - -
НД556332 - 55 63 32 2,8 - -
НД606832 - 60 68 32 2,8 - -
НД657332 - 65 73 32 2,8 - -
НД707832 - 70 78 32 2,8 - -
Серия ширин 8, серия диаметров 2.
НД253532 - 25 35 32 3,4 - -
НД283832 - 28 38 32 3,4 - -
НД304032 - 30 40 32 3,4 - -
НД324232 - 32 42 32 3,4 - -
НД354532 - 35 45 32 3,4 - -
НД384832 - 38 48 32 3,4 - -
НД405032 - 40 50 32 3,4 - -
НД425232 - 42 52 32 3,4 - -
НД455532 - 45 55 32 3,4 - -
Серия ширин 9, серия диаметров 1.
НД253232 - 25 32 32 2,8 - -
НД283532 - 28 35 32 2,8 - -
НД303732 - 30 37 32 2,8 - -
НД323932 - 32 39 32 2,8 - -
НД354232 - 35 42 32 2,8 - -
НД384532 - 38 45 32 2,8 - -
НД404732 - 40 47 32 2,8 - -
НД424932 - 42 49 32 2,8 - -
НД455232 - 45 52 32 2,8 - -
НД505836 - 50 58 36 2,8 - -
НД556336 - 55 63 36 2,8 - -
НД606836 - 60 68 36 2,8 - -
НД657336 - 65 73 36 2,8 - -
НД707836 - 70 78 36 2,8 - -

Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
