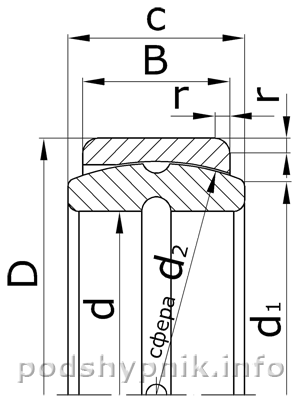

d - номинальный диаметр отверстия внутреннего кольца; D - номинальный диаметр наружный цилиндрической поверхности наружного кольца; d1 - диаметр пересечения сферы с торцом кольца подшипника; d2 - диаметр сфер колец подшипника; c - ширина внутреннего кольца подшипника; B - ширина наружного кольца подшипника; r - номинальная координата монтажной фаски. |
Обозначение | Размеры, мм | Масса, кг | |||||||
по ГОСТу | международное | d | D | d1 | d2 | c | B | r | |
Серия Е. | |||||||||
ШС4К | - | 4 | 12 | 6 | 8 | 5 | 3 | 0,5 | 0,003 |
ШС5К | - | 5 | 14 | 8 | 10 | 6 | 4 | 0,5 | 0,005 |
ШС6К | - | 6 | 14 | 8 | 10 | 6 | 4 | 0,5 | 0,005 |
ЕШС8К | - | 8 | 16 | 10 | 13 | 8 | 5 | 0,5 | 0,008 |
ЕШС10К | - | 10 | 19 | 13 | 16 | 9 | 6 | 0,5 | 0,012 |
ШС12К | - | 12 | 22 | 15 | 18 | 10 | 7 | 1,0 | 0,016 |
ЕШС15К | - | 15 | 26 | 18 | 22 | 12 | 9 | 1,0 | 0,035 |
ЕШС17К | - | 17 | 30 | 20 | 25 | 14 | 10 | 1,0 | 0,048 |
ШС20К | - | 20 | 35 | 24 | 29 | 16 | 12 | 1,0 | 0,065 |
ШС25К | - | 25 | 42 | 29 | 35 | 20 | 16 | 1,0 | 0,115 |
ШС30К | - | 30 | 47 | 33 | 40 | 22 | 18 | 1,0 | 0,158 |
ЕШС35К | - | 35 | 55 | 39 | 47 | 25 | 20 | 1,5 | 0,236 |
ШС40К | - | 40 | 62 | 45 | 53 | 28 | 22 | 1,5 | 0,330 |
ЕШС45К | - | 45 | 68 | 50 | 60 | 32 | 26 | 2,0 | 0,430 |
ШС50К | - | 50 | 75 | 55 | 66 | 35 | 28 | 2,0 | 0,660 |
ШС55К | - | 55 | 85 | 62 | 74 | 40 | 32 | 2,0 | 0,880 |
ЕШС60К | - | 60 | 90 | 66 | 80 | 44 | 36 | 2,0 | 1,100 |
ШС70К | - | 70 | 105 | 77 | 92 | 49 | 40 | 2,0 | 1,590 |
ШС80К | - | 80 | 120 | 88 | 105 | 55 | 46 | 2,0 | 2,330 |
ШС90К | - | 90 | 130 | 98 | 115 | 60 | 50 | 2,0 | 2,820 |
ШС100К | - | 100 | 150 | 109 | 130 | 70 | 55 | 2,0 | 4,480 |
ШС110К | - | 110 | 160 | 120 | 140 | 70 | 55 | 2,0 | 4,900 |
ШС120К | - | 120 | 180 | 130 | 160 | 85 | 70 | 2,0 | 8,190 |
ШС140К | - | 140 | 210 | 150 | 180 | 90 | 70 | 2,0 | 11,113 |
ШС160К | - | 160 | 230 | 170 | 200 | 105 | 80 | 2,0 | 14,062 |
ШС180К | - | 180 | 260 | 192 | 225 | 105 | 80 | 2,0 | 18,598 |
ШС200К | - | 200 | 290 | 212 | 250 | 130 | 100 | 2,0 | 27,896 |
ШС220К | - | 220 | 320 | 238 | 275 | 135 | 100 | 2,0 | 35,608 |
ШС240К | - | 240 | 340 | 265 | 300 | 140 | 100 | 2,0 | 39,917 |
ШС260К | - | 260 | 370 | 285 | 325 | 150 | 110 | 2,0 | 52,164 |
ШС280К | - | 280 | 400 | 310 | 350 | 155 | 120 | 2,0 | 63,772 |
ШС300К | - | 300 | 430 | 330 | 375 | 165 | 120 | 2,0 | 79,380 |
Серия 7. | |||||||||
ШС8К | - | 8 | 17 | 10 | 13 | 8 | 5 | 0,5 | 0,008 |
ШС10К | - | 10 | 20 | 13 | 16 | 9 | 6 | 0,5 | 0,012 |
ШС15К | - | 15 | 28 | 18 | 23 | 12 | 8 | 1,0 | 0,033 |
ШС17К | - | 17 | 32 | 22 | 26 | 14 | 10 | 1,0 | 0,048 |
ШС35К | - | 35 | 55 | 39 | 47 | 26 | 21 | 1,5 | 0,236 |
ШС45К | - | 45 | 70 | 50 | 60 | 32 | 25 | 2,0 | 0,460 |
ШС60К | - | 60 | 90 | 66 | 80 | 44 | 34 | 2,0 | 0,980 |
Серия 2. | |||||||||
2ШС10К | - | 10 | 30 | 16 | 22 | 14 | 10 | 1,0 | 0,052 |
2ШС12К | - | 12 | 32 | 17 | 24 | 16 | 12 | 1,0 | 0,065 |
2ШС15К | - | 15 | 35 | 20 | 27 | 18 | 14 | 1,0 | 0,082 |
2ШС17К | - | 17 | 40 | 22 | 31 | 21 | 14 | 1,0 | 0,148 |
2ШС20К | - | 20 | 47 | 23 | 35 | 26 | 15 | 1,0 | 0,190 |
2ШС25К | - | 25 | 52 | 28 | 40 | 28 | 15 | 1,5 | 0,262 |
