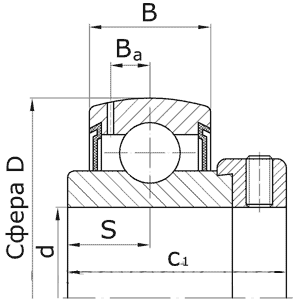

d - номинальный диаметр отверстия внутреннего кольца; D - номинальный диаметр наружный сферической поверхности наружного кольца; B - номинальная ширина наружного кольца подшипника; Ва- расстояние от оси смазочного отверстия до середины дорожки качения; c1- номинальная ширина внутреннего кольца подшипника вместе с эксцентрическим кольцом; S - расстояние от края внутреннего кольца подшипника до середины дорожки качения. |
| Обозначение | Размеры, мм | |||||
| d | D | B | Ва | c1 | S | |
| 780203 | 17 | 40 | 12 - 13 | 3,4 | 37,3 | 13,9 |
| 780204 | 20 | 47 | 14 - 17 | 3,7 | 43,7 | 17,1 |
| 780205 | 25 | 52 | 15 - 17 | 3,9 | 44,4 | 17,5 |
| 780206 | 30 | 62 | 16 - 19 | 5,0 | 48,4 | 18,3 |
| 780207 | 35 | 72 | 17 - 20 | 5,7 | 51,1 | 18,8 |
| 780208 | 40 | 80 | 18 - 21 | 6,2 | 56,3 | 21,4 |
| 780209 | 45 | 85 | 19 - 22 | 6,4 | 56,3 | 21,4 |
| 780210 | 50 | 90 | 20 - 24 | 6,5 | 62,7 | 24,6 |
| 780211 | 55 | 100 | 21 - 25 | 7,0 | 71,4 | 27,8 |
| 780212 | 60 | 110 | 22 - 27 | 7,6 | 77,8 | 31,0 |
Номинальная ширина наружного кольца подшипника В указана в мм и может иметь значение в пределах минимальной и максимальной величин (мин - макс).
