Подшипники роликовые радиальные с короткими цилиндрическими роликами с безбортовым наружным кольцом и двумя запорными шайбами

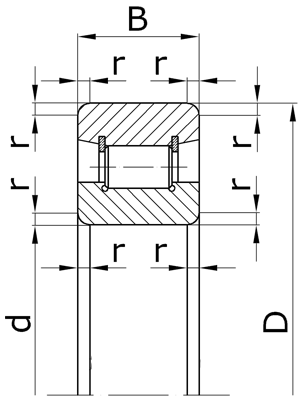

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 2.
102203 N203W 17 40 12 1,0 0,067
102204 N204W 20 47 14 1,5 0,110
102205 N205W 25 52 15 1,5 0,130
102206 N206W 30 62 16 1,5 0,200
102207 N207W 35 72 17 2,0 0,290
102208 N208W 40 80 18 2,0 0,370
102209 N209W 45 85 19 2,0 0,430
102210 N210W 50 90 20 2,0 0,480
102211 N211W 55 100 21 2,5 0,640
102212 N212W 60 110 22 2,5 0,820
102213 N213W 65 120 23 2,5 1,050
102214 N214W 70 125 24 2,5 1,150
102215 N215W 75 130 25 2,5 1,250
102216 N216W 80 140 26 3,0 1,500
Серия ширин 0, серия диаметров 3.
102304 N304W 20 52 15 2,0 0,150
102305 N305W 25 62 17 2,0 0,240
102306 N306W 30 72 19 2,0 0,360
102307 N307W 35 80 21 2,5 0,480
102308 N308W 40 90 23 2,5 0,660
102309 N309W 45 100 25 2,5 0,870
102310 N310W 50 110 27 3,0 1,150
102311 N311W 55 120 29 3,0 1,450
102312 N312W 60 130 31 3,5 1,850
102313 N313W 65 140 33 3,5 2,250
102314 N314W 70 150 35 3,5 2,750
102315 N315W 75 160 37 3,5 3,250
102316 N316W 80 170 39 3,5 3,900
102317 N317W 85 180 41 4,0 4,500
102318 N318W 90 190 43 4,0 5,400
Серия ширин 0, серия диаметров 4.
102406 N406W 30 90 23 2,5 0,750
102407 N407W 35 100 25 2,5 1,000
102408 N408W 40 110 27 3,0 1,300
102409 N409W 45 120 29 3,0 1,650
102410 N410W 50 130 31 3,5 2,000
102411 - 55 140 33 3,5 2,500
102412 N412W 60 150 35 3,5 3,000
102413 - 65 160 37 3,5 3,600
102414 N414W 70 180 42 4,0 5,250
102415 - 75 190 45 4,0 6,250
102416 - 80 200 48 4,0 7,300

Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
