Подшипники шариковые радиальные сферические двухрядные с цилиндрическим отверстием внутреннего кольца--подшипник

Подшипники шариковые радиальные сферические двухрядные с цилиндрическим отверстием внутреннего кольца

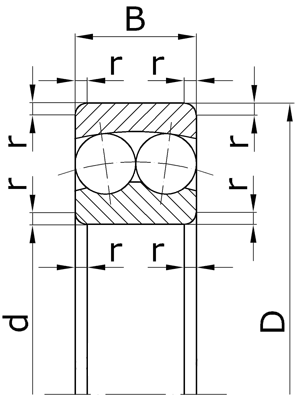

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 2.
1005	135	5	19	6	0,5	0,009
1006	126	6	19	6	0,5	0,009
1007	127	7	22	7	0,5	0,014
1008	108	8	22	7	0,5	0,014
1009	129	9	26	8	1	0,022
1200	1200	10	30	9	1	0,034
1201	1201	12	32	10	1	0,040
1202	1202	15	35	11	1	0,049
1203	1203	17	40	12	1	0,073
1204	1204	20	47	14	1,5	0,120
1205	1205	25	52	15	1,5	0,141
1206	1206	30	62	16	1,5	0,220
1207	1207	35	72	17	2	0,323
1208	1208	40	80	18	2	0,417
1209	1209	45	85	19	2	0,465
1210	1210	50	90	20	2	0,525
1211	1211	55	100	21	2,5	0,705
1212	1212	60	110	22	2,5	0,90
1213	1213	65	120	23	2,5	1,15
1214	1214	70	125	24	2,5	1,26
1215	1215	75	130	25	2,5	1,36
1216	1216	80	140	26	3	1,67
1217	1217	85	150	28	3	2,07
1218	1218	90	160	30	3	2,52
1219	1219	95	170	32	3,5	3,10
1220	1220	100	180	34	3,5	3,70
1221	1221	105	190	36	3,5	4,37
1222	1222	110	200	38	3,5	5,15
1224	-	120	215	42	3,5	6,75
1226	-	130	230	46	4	8,3
1228	-	140	250	50	4	10,9
1230	-	150	270	54	4	13,8
Серия ширин 0, серия диаметров 3.
1300	1300	10	35	11	1	0,058
1301	1301	12	37	12	1,5	0,067
1302	1302	15	42	13	1,5	0,094
1303	1303	17	47	14	1,5	0,130
1304	1304	20	52	15	2	0,163
1305	1305	25	62	17	2	0,257
1306	1306	30	72	19	2	0,387
1307	1307	35	80	21	2,5	0,510
1308	1308	40	90	23	2,5	0,715
1309	1309	45	100	25	2,5	0,957
1310	1310	50	110	27	3	1,21
1311	1311	55	120	29	3	1,58
1312	1312	60	130	31	3,5	1,96
1313	1313	65	140	33	3,5	2,45
1314	1314	70	150	35	3,5	2,99
1315	1315	75	160	37	3,5	3,56
1316	1316	80	170	39	3,5	4,18
1317	1317	85	180	41	4	4,98
1318	-	90	190	43	4	5,80
1319	-	95	200	45	4	6,69
1320	-	100	215	47	4	8,30
1321	-	105	225	49	4	10,0
1322	-	110	240	50	4	11,8
1324	-	120	260	55	4	-
Серия ширин 0, серия диаметров 4.
1412	-	60	150	35	3,5	3,30
Серия ширин 0, серия диаметров 5.
1500	2200	10	30	14	1	0,037
1501	2201	12	32	14	1	0,053
1502	2202	15	35	14	1	0,060
1503	2203	17	40	16	1	0,088
1504	2204	20	47	18	1,5	0,140
1505	2205	25	52	18	1,5	0,163
1506	2206	30	62	20	1,5	0,260
1507	2207	35	72	23	2	0,403
1508	2208	40	80	23	2	0,505
1509	2209	45	85	23	2	0,545
1510	2210	50	90	23	2	0,590
1511	2211	55	100	25	2,5	0,810
1512	2212	60	110	28	2,5	1,09
1513	2213	65	120	31	2,5	1,46
1514	2214	70	125	31	2,5	1,52
1515	2215	75	130	31	2,5	1,62
1516	2216	80	140	33	3	2,01
1517	2217	85	150	36	3	2,52
1518	2218	90	160	40	3	3,40
1519	2219	95	170	43	3,5	4,10
1520	2220	100	180	46	3,5	4,98
1521	2221	105	190	50	3,5	6,07
1522	2222	110	200	53	3,5	7,10
1524	-	120	215	58	3,5	-
1526	-	130	230	64	4	-
1528	-	140	250	68	4	-
1530	-	150	270	73	4	-
Серия ширин 0, серия диаметров 6.
1600	2300	10	35	17	1	0,070
1601	2301	12	37	17	1,5	0,095
1602	2302	15	42	17	1,5	0,114
1603	2303	17	47	19	1,5	0,158
1604	2304	20	52	21	2	0,209
1605	2305	25	62	24	2	0,335
1606	2306	30	72	27	2	0,500
1607	2307	35	80	31	2,5	0,675
1608	2308	40	90	33	2,5	0,925
1609	2309	45	100	36	2,5	1,23
1610	2310	50	110	40	3	1,64
1611	2311	55	120	43	3	2,10
1612	2312	60	130	46	3,5	2,60
1613	2313	65	140	48	3,5	3,23
1614	2314	70	150	51	3,5	3,90
1615	2315	75	160	55	3,5	4,72
1616	2316	80	170	58	3,5	6,10
1617	2317	85	180	60	4	7,05
1618	2318	90	190	64	4	8,44
1619	-	95	200	67	4	9,79
1620	-	100	215	73	4	12,4
1621	-	105	225	77	4	14,3
1622	-	110	240	80	4	17,3

Масса подшипников рассчитана при плотности стали 7,85 кг/дм³.
